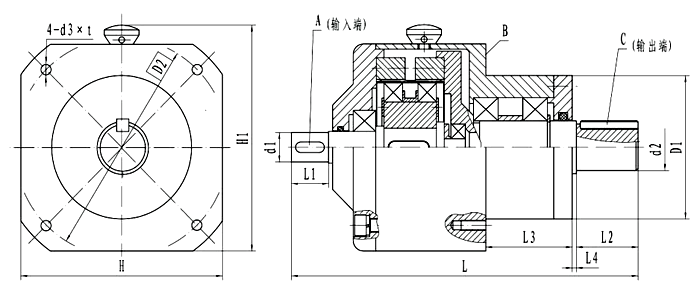

XB2机型谐波减速器

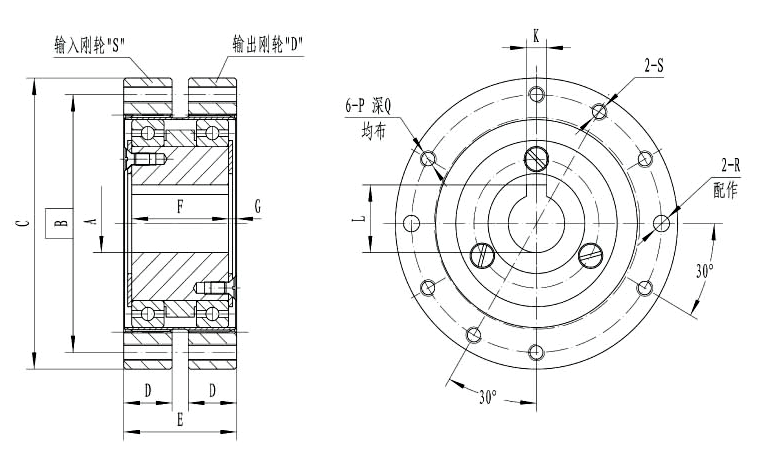

                   XB2内啮复波谐波传动减速器三大件外形图

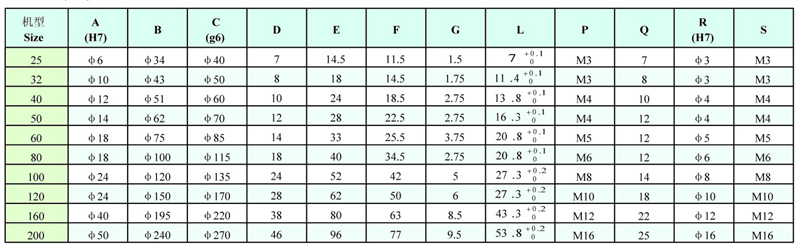

?                                                            尺寸（单位：毫米）

?

?

?

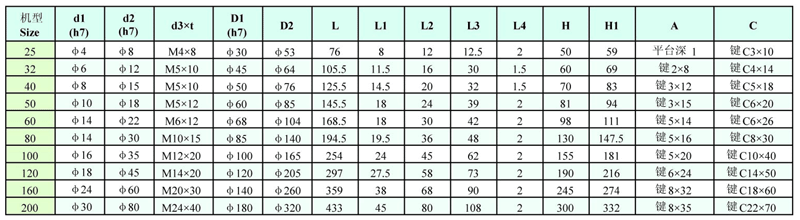

?                                                 尺寸（单位：毫米）

?

?注：1、A栏：25机型为一平台，其余的键按GB/T1096-1979选用

     2、B面为安装基准面，D1为安装基准孔；减速器安装时，注意保持透气孔朝上（其他详见产品说明）

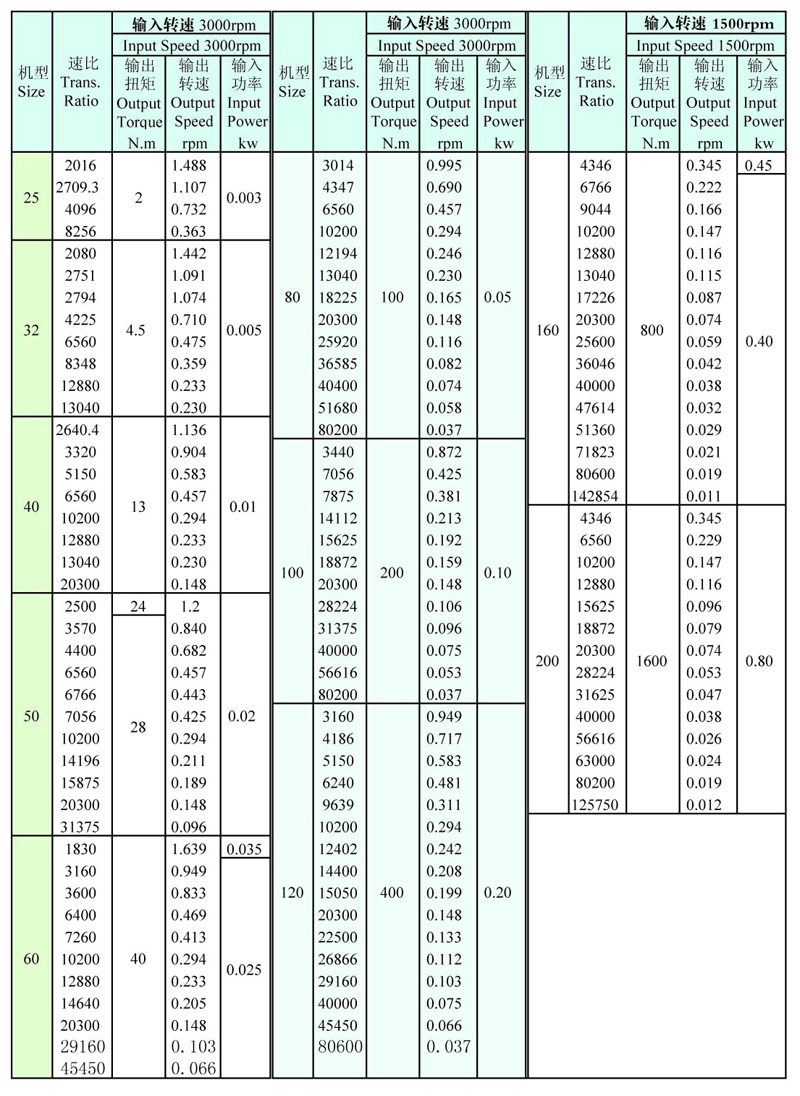

?                             XB2内啮复波谐波传动减速器的规格和额定数值表

?

?

?
