XB3机型谐波减速器

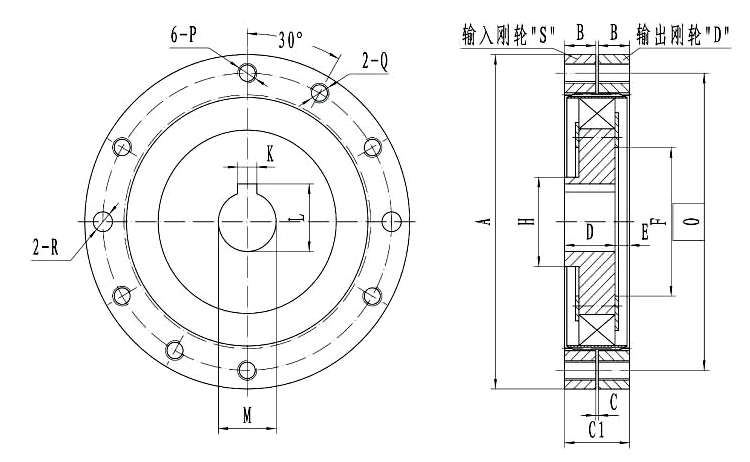

XB3扁平式谐波传动减速器三大件外形图

?

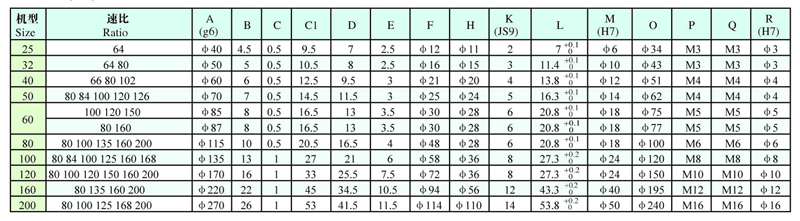

?                                                                  尺寸（单位：毫米）

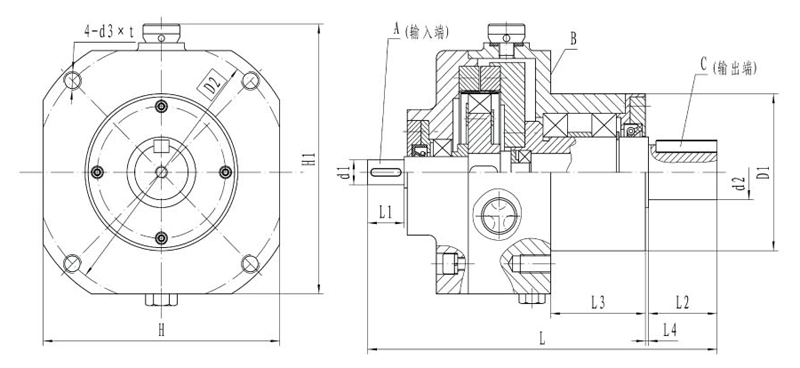

?                                               XB3扁平式谐波传动减速器整机外形图

?

?

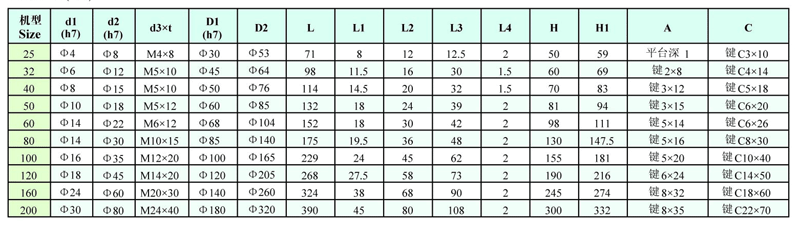

?                                                          尺寸（单位：毫米）

?

?注：1、A栏：25机型为一平台，其余的键按GB/T1096-1979选用
     2、B面为安装基准面，D1为安装基准孔；减速器安装时，注意保持透气孔朝上（其他详见产品说明）

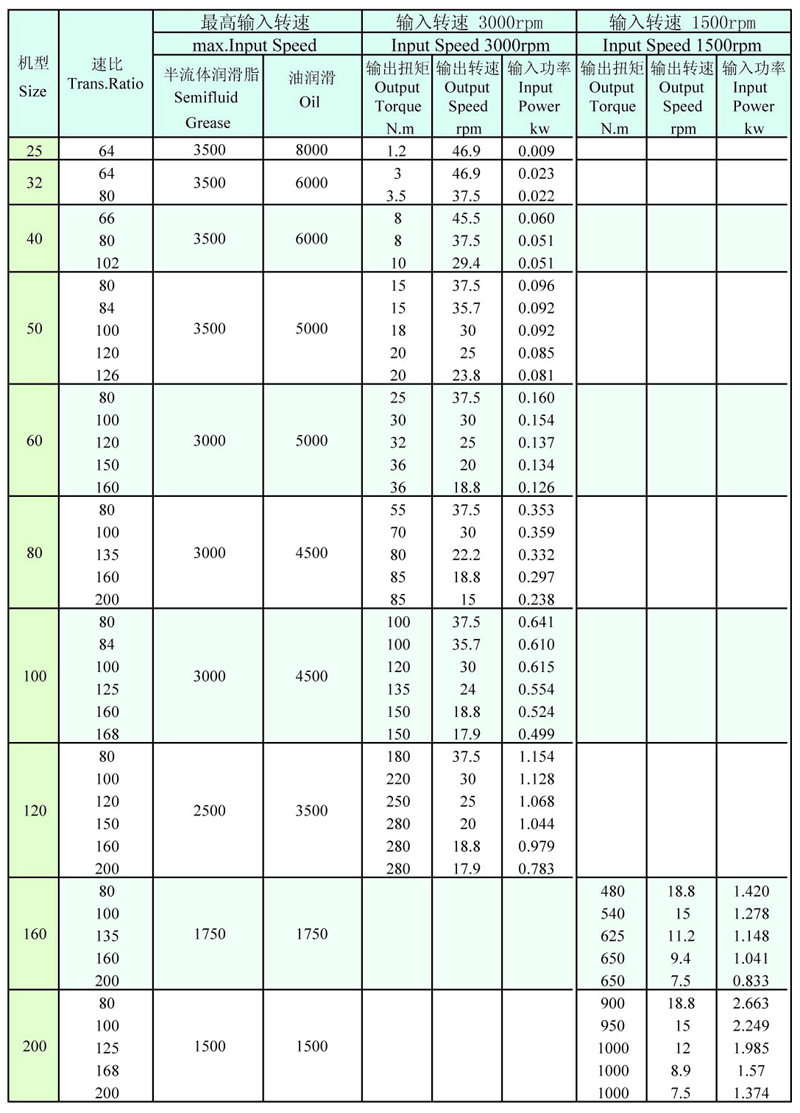

?                                        XB3扁平式谐波传动减速器的规格和额定数值表

?

?

?
